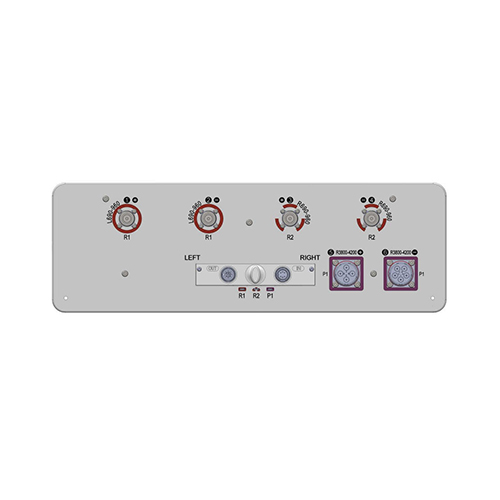

Especificações elétricas | ||||
2 × (690–960) (R1, R2) | ||||
690-803 | 791-862 | 880-960 | ||
Polarização | ±45° | |||
Inclinação elétrica para baixo (°) | 2-12, ajustável continuamente de forma independente | |||
Ganho (dBi) | no meio da inclinação | 13.8 | 14.2 | 14.6 |
em todas as inclinações | 13,7±0,5 | 14,1±0,5 | 14,5±0,5 | |
Supressão do lóbulo lateral para o primeiro lóbulo lateral acima do feixe principal (dB) | >16 | >16 | >16 | |
Largura do feixe horizontal de 3dB (°) | 67±5 | 65±5 | 63±5 | |
Largura do feixe vertical de 3dB (°) | 15,0±1,0 | 13,8±1,0 | 12,4±0,8 | |
Relação de polarização cruzada, 0° (dB) | >18 | >18 | >18 | |
Relação frente-costas, ±30° (dB) | >22 | >22 | >22 | |
| ||||
VSWR | ≤1,5 | |||
Intermodulação IM3 (dBc) | ≤-153(portadora de 2x 43 dBm) | |||
Isolamento de polarização cruzada (dB) | ≥25 | |||
Isolamento entre bandas (dB) | ≥25 (R1, R2) | |||
Potência máxima por porta (W) | 250 | |||
Impedância (Ω) | 50 | |||
Aterramento | Aterramento CC | |||
Valores baseados nas recomendações da NGMN sobre os Padrões de Antenas de Estação Base 12.0 (BASTA 12.0) | ||||
Propriedades elétricas gerais | |||
Parâmetros gerais | Faixa de frequência (MHz) | 3300-4200 (P1) | |
3300-3800 | 3800-4200 | ||
Polarização | ±45° | ||
Inclinação elétrica para baixo (°) | 2-12, continuamente ajustável | ||
Inclinação elétrica para baixo tolerância (°) | ±1 | ||
Potência máxima por porta (W) | 50 (a 50°C de temperatura ambiente) | ||
Impedância (Ω) | 50 | ||
Aterramento | Aterramento CC | ||
Calibração e parâmetros elétricos | Fator de acoplamento entre a porta de calibração e cada porta da antena (dB) | -26±2 | -26±2 |
Tolerância máxima de amplitude da porta de calibração às portas de entrada (dB) | 0,8 | 0,9 | |
Tolerância máxima de fase da porta de calibração às portas de entrada (°) | 7 | 7 | |
VSWR | ≤1,5 | ≤1,5 | |
Isolamento de co-polarização entre portas (dB) | ≥20 | ≥20 | |
Isolamento de polarização cruzada entre portas (dB) | ≥24 | ≥24 | |
Especificações elétricas do TDD LTE | ||||
Parâmetros de radiação | Faixa de frequência (MHz) | 3300-4200 (P1) | ||
3300-3800 | 3800-4200 | |||
Viga de coluna única | Ganho (dBi) | 15,5±0,7 | 16±0,6 | |
Largura do feixe horizontal de 3dB (°) | 85±15 | 75±15 | ||
Relação frente-costas (dB) | >24 | >23 | ||
Relação de polarização cruzada, 0° (dB) | >18 | >18 | ||
Largura do feixe vertical de 3dB (°) | 6,0±0,6 | 5,5±0,7 | ||
Supressão do lobo lateral para o primeiro lado lóbulo acima do feixe principal (dB) | >16 | >16 | ||
Feixe de transmissão de 65° | Ganho (dBi) | 16,8±0,8 | 17,2±0,8 | |
Largura do feixe horizontal de 3dB (°) | 65 | 65 | ||
Relação frente-costas (dB) | shhh25 | shhh25 | ||
Largura do feixe vertical de 3dB (°) | 6,0±0,6 | 5,5±0,7 | ||
Supressão do lobo lateral para o primeiro lado lóbulo acima do feixe principal (dB) | >16 | >16 | ||
Viga de serviço | Ganho do feixe na direção de 0° (dBi) | 20,6±0,6 | 21,2±0,6 | |
Direção do feixe a 0° Largura do feixe horizontal de 3 dB (°) | 25 | 23 | ||
Supressão do lóbulo lateral horizontal do feixe na direção de 0° (dB) | shhh30 | shhh30 | ||
Feixe na direção de 0°Relação frente-costas, ±30° (dB) | shhh18 | shhh18 | ||
