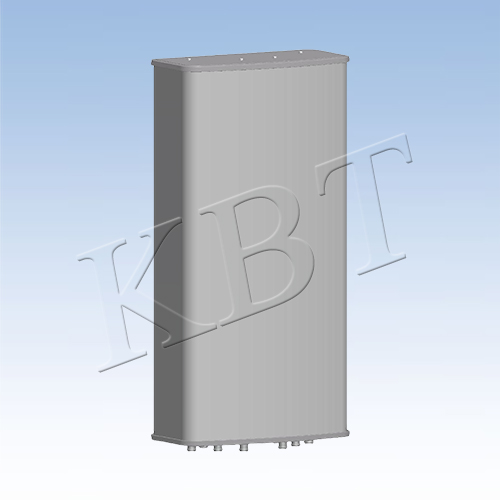

Antena de placa direcional de inclinação de 65° 14dBi 2° XXXPol 698-2690MHz

Especificações elétricas

Freqüência Faixa (MHz)

698-960(R1)

698-806

806-880

880-960

Polarização

±45°

Ganho (dBi)

10,5

11

10.6

Elétrica Inclinação para baixo (°)

2

Horizontal Poder Feixe Largura (°)

65±6

65±5

65±5

Vertical Poder Feixe Largura (°)

≥32

≥30,5

≥28

1º Supressão do lóbulo lateral superior (dB)

≥14

≥13

≥13

Frente-para-Voltar Razão (dB)

≥23

Cross-Polar Discriminação (dB)

≥15 ( ±60°≥10 )

Isolamento (dB)

≥25

Impedância (Oh)

50

ROE

<1,5

Intermodulação NO3 (2 ×43dBm operadora)

≤-150dBc

Máximo Poder (EM)

300

Chão Proteção

CC Aterramento

Freqüência Faixa (MHz)

1710-2690（Y1, Y2）

1710-1920

1920-2170

2300-2400

2500-2690

Polarização

±45°

Ganho (dBi)

13,5

14

14.3

14,5

Elétrica Inclinação para baixo (°)

2

Horizontal Poder Feixe Largura (°)

65±7

64±7

63±7

64±7

Vertical Poder Feixe Largura (°)

≥15,3

≥13,2

≥11,8

≥10,9

1º Supressão do lóbulo lateral superior (dB)

≥13

Frente-para-Voltar Razão (dB)

≥23

Cross-Polar Discriminação (dB)

≥15 ( ±60°≥10 )

Isolamento (dB)

≥25

Impedância (Oh)

50

ROE

<1,5

Intermodulação NO3 (2 ×43dBm operadora)

≤-150dBc

Máximo Poder (EM)

200

Chão Proteção

CC Aterramento

Especificações mecânicas

Conector

6*4,3-10 Fêmea

Conector Posição

Fundo

Altura/Largura/Profundidade (milímetros)

500*396*190

Embalagem Tamanho (milímetros)

730*490*290

Peso da antena (kg)

8

Suporte Peso (kg)

3.8

Nós encontramos Material

Fibra de vidro

Nós encontramos Cor

Cinza

Mecânico Inclinar(°)

0-14

Operacional Temperatura (°C)

-40-60

Classificado Vento Velocidade (EM)

60

Adequado Nenhum Diâmetro (milímetros)

Φ50-Φ115

Montagem Kit

JM-900DZF
